- Высокая надежность
- Возможность настройки в резонанс
- Хорошее соотношение цена/качество

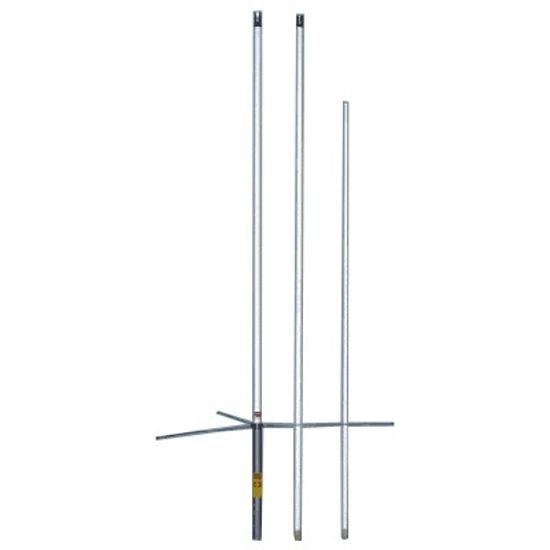

Anli A-1000 DB - базовая антенна с круговой диаграммой направленности (omni), работающая одновременно в двух радиолюбительских диапазонах VHF(143-148 МГц) и UHF(430-460 МГц).
В отличии от базовой антенны ANLI A-100 DB и A-200 DB имеет улучшенный коэффициент усиления 8.5 (VHF) / 11.8 (UHF) dBi.
Базовая антенна ANLI A-1000 DB построена по принципу параллельного сложения мощностей коллинеарно расположенных излучающих элементов, за счет этого достигается сужение ДН в вертикальной плоскости (чем больше длина антенны, тем уже ДН и выше усиление).
Все проводящие элементы антенн выполнены из чистой меди, что снижает активные потери и позволяет использовать антенну при большой мощности источника. Излучающие элементы антенны ANLI A-1000 DB помещены в пластиковый корпус из высокопрочного фибергласа, устойчивого к ветровым нагрузкам (до 160 км/ч ). Для соединения антенн с кабелем использован разъем UHF PL-259.
Базовая антенна ANLI A-1000 DB комплектуется универсальным узлом крепления для установки на мачту диаметром 30-70 мм.
Комплект поставки антенны Anli A-1000 DB:
- Антенна
- Противовесы
- Монтажный набор
- Техническая документация и инструкция
- Упаковка
| Механические характеристики | A-1000 DB |
| Длина антенны | 5.2 м |
| Вес антенны | 2.6 кг |
| Макс. ветровая нагрузка | 160 км/ч |
| Материал корпуса | фибергласс |
| Материал проводников | латунь |
| Крепление на мачту, диаметр | 30-70 мм |
| Материал крепления | дюралюминий |
| Рабочий диапазон температур | -45° ~ +85° |
| Грозозащита | заземл. по DC |
| Электрические характеристики | A-1000 DB |
| Диапазон рабочих частот | 143-148 и 430-460 МГц |
| Заявленный коэффициент усиления, dBi | 8,5 (VHF) / 11,5 (UHF) |
| Волновое сопротивление, Ом | 50 |
| Диаграмма направленности | Круговая 135 градусов |
| Коэффициент Эффективности Антенны, дБ | 3,5/6 |
| Мощность нагрузки регулярная | 20 |
| Максимальная мощность, Вт | 200 |
| Значение КСВ | <1,5 |
| Поляризация | Вертикальная |
| Разъем питания | U female |
| Разъем | PL 259 (UHF) - гнездо |
