- Высокая надежность
- Простая настройка
- Наилучшее соотношение цена/качество

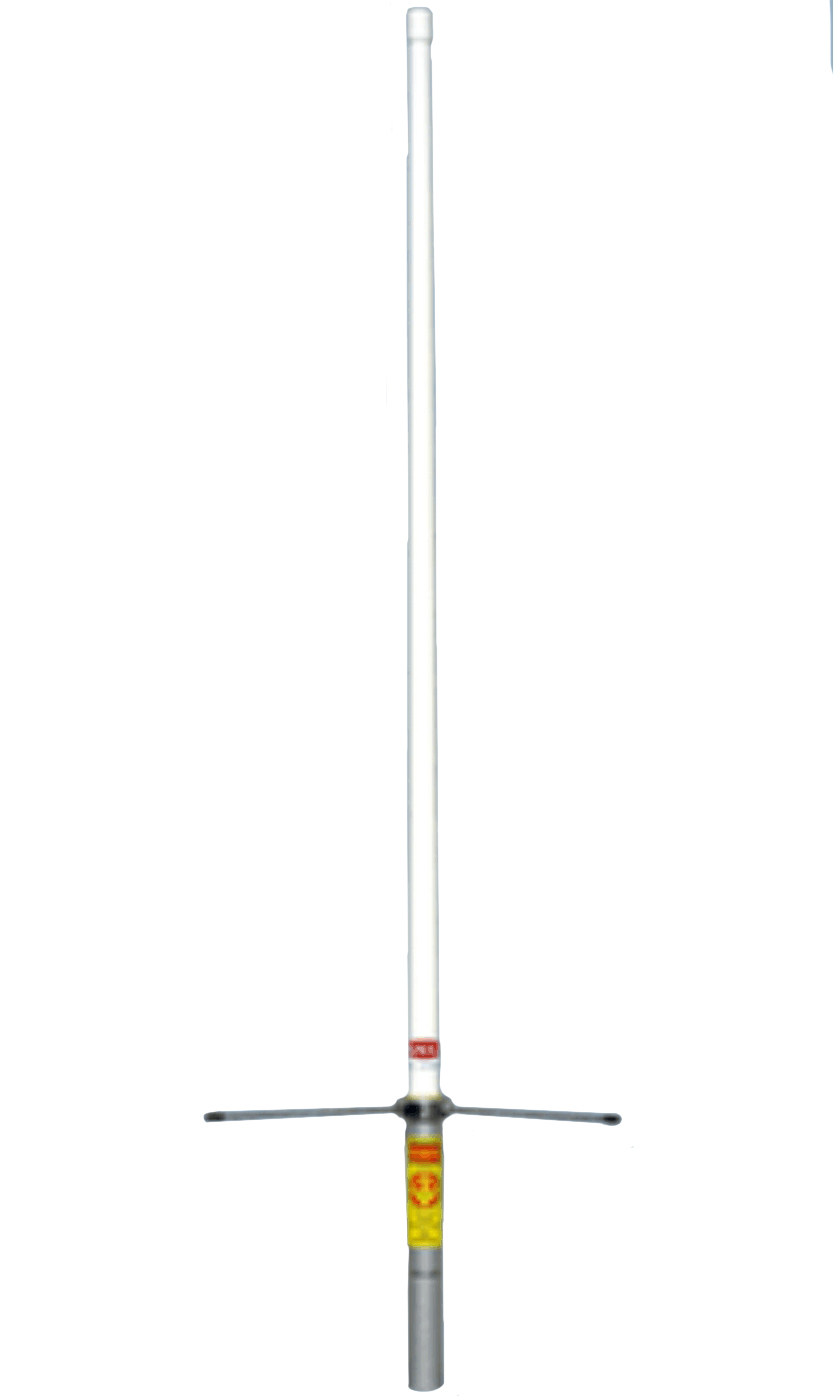

A-100MU-N - компактная и простая в эксплуатации укв антенна с круговой диаграммой направленности для базовых станций.
Антенна состоит из двух излучающих элементов, помещеных в прочный фиберглассовый корпус. Элементы соединены между собой с помощью фазосдвигающего дросселя, за счет чего достигается синфазность питания элементов и сужение ДН в вертикальной плоскости. При этом максимум ДН перпендикулярен оси антенны. Антенна поставляется настроенной на диапазон 420-440 МГц, перестройка на другие диапазоны осуществляется согласно инструкции путем укорочения излучающих элементов. Питание антенны осуществляется заземленным автотрансформатором.
Антенны UHF диапазона поставляются с разъемом N (розетка).
Успешная эксплуатация A-100MU-N на рынке СНГ - с 1994 г.
Инструкция по настройке A-100MU-N
| Механические характеристики | A-100MU-N |
| Длина антенны | 1 150 мм |
| Вес антенны | 1.1 кг |
| Макс. ветровая нагрузка | 160 км/ч |
| Материал корпуса | фибергласс |
| Материал проводников | латунь |
| Крепление на мачту, диаметр | 35-65 мм |
| Материал крепления | дюралюминий |
| Рабочий диапазон температур | -45° ~ +80° |
| Грозозащита | заземл. по DC |
| Электрические характеристики | A-100MU-N |
| Диапазон рабочих частот | 420-512 МГц |

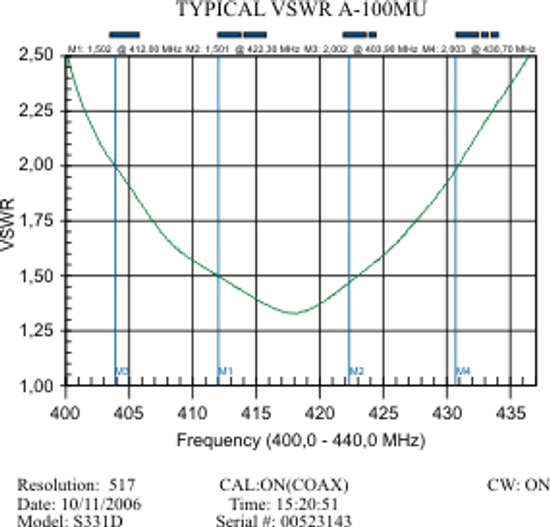

| Полоса пропускания по КСВ=1.5 (2.0) | 10 (25) МГц |
| КСВ на резонансной частоте | ≤ 1.2 |
| Усиление | 5.5 dBi |

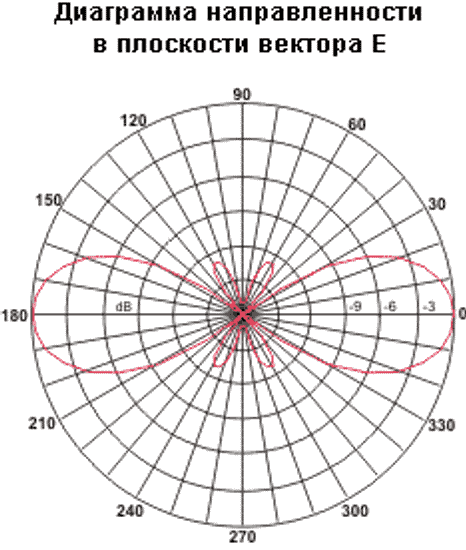

| Ширина ДН по уровню -3 dB | 34° |
| Отклонение max. ДН от горизонта | 0° |
| Входное сопротивление | 50 Ом |
| Тип антенны | коллинеар |
| Кол-во излучающих элементов | 2x5/8 λ |
| Поляризация | вертикальная |
| Допустимая мощность | 200 Вт |
| Разъем питания | N female |
